開発キット・オプション品

製品概要

LINBLE用のカンタンスターターキットです。
LINBLE-Z1またはLINBLE-Z2のどちらかをお選びください。

LINBLEをPCにつないで、ターミナルソフトから操作するだけでカンタンにBluetooth® LE通信をお試しいただけます。

LINBLEに加えてPC接続用のUSBアダプタが付属していますので、このキットだけでLINBLEの操作方法から性能評価、試作開発までをサポートします。

内容物

• LINBLE-Z1またはLINBLE-Z2 1個
• USBアダプタ 1個
• ネジ 1個

関連記事

商品概要

LINBLEをペアにしたモジュールキットです。
LINBLE-Z1またはLINBLE-Z2のどちらかをお選びください。

LINBLEとUSBアダプタがそれぞれ2つ付属しておりますので、ペアにしてカンタンにBluetooth® LE通信をお試しいただけます。

組込みモジュール間（LINBLE同士）でのペア通信が可能となるため、Bluetooth通信に合わせてWindowsアプリを作り直ししなくても、既存のシリアル通信（仮想COM）をそのままBluetooth通信に置き換えることが可能です。

内容物

• LINBLE-Z1またはLINBLE-Z2 2個
• USBアダプタ 2個
• ネジ 2個

参考記事

商品概要

「LINBLEドングル」はPC接続用のBluetoothアダプタ（USBドングル）です。

LINBLE-Z1またはLINBLE-Z2を搭載したUSBアダプタにケーシングをしています。

PCにFTDIドライバをインストールすると、仮想COMポートとして扱うことができるため、従来のシリアル通信（SPP）のようにカンタンにBluetooth® LE通信を行うことができます。

FTDIドライバはFTDIのWEBサイトから各OSごとの最新版をダウンロードしてください。

内容物

• LINBLE-Z1ドングルまたはLINBLE-Z2ドングル 1個

参考記事

商品概要

評価用 / PC接続用USBアダプタです。

USBアダプタにLINBLEをのせ、PCに接続すればカンタンにBluetooth通信を行うことができます。

PCにFTDIドライバをインストールすると、仮想COMポートとして扱えます。

上記ドライバはFTDIのWEBサイトから各OSごとの最新版をダウンロードしてください。

LINBLE-Z1 / LINBLE-Z2のどちらでもご利用いただけます。

内容物

• USBアダプタ 1個

Bluetoothモジュールは付属しておりませんのでご注意ください。

商品概要

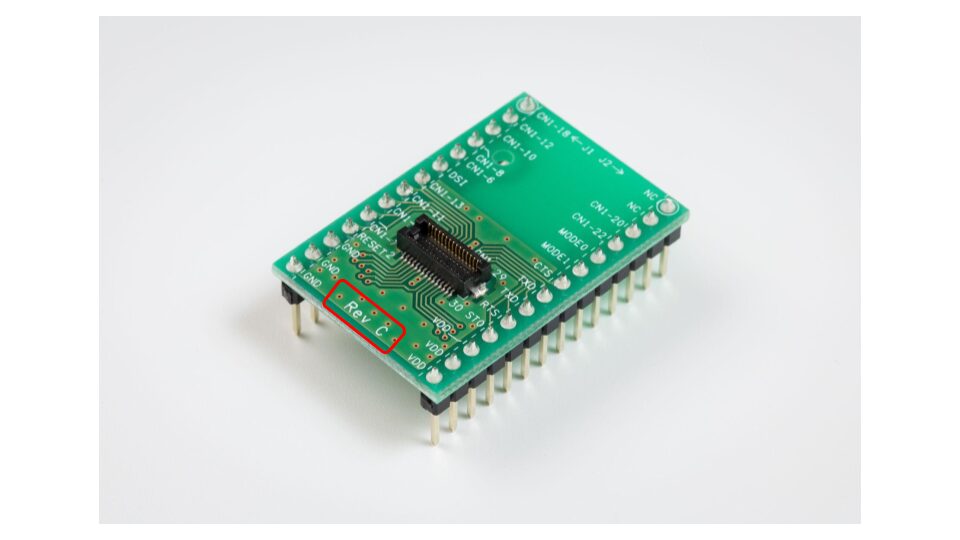

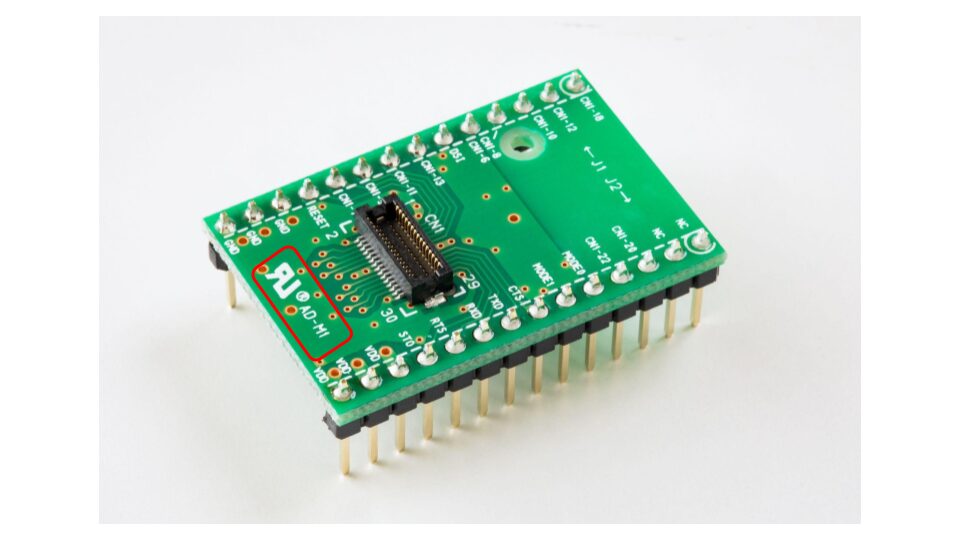

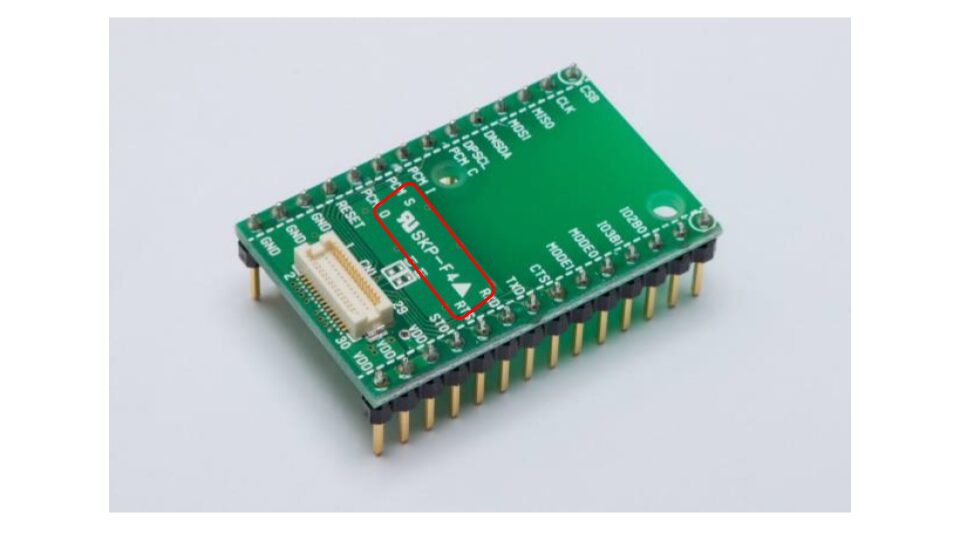

LINBLE用の2.54mm（28ピン）ピッチ変換基板です。

ユニバーサル基板で扱いやすく、試作の時に便利です。

標準コネクタは実装済みのため、別途ご購入の必要はございません。

LINBLE-Z1 / LINBLE-Z2のどちらでもご利用いただけます。

内容物

• 2.54mmピッチ変換基板 1個

Bluetoothモジュールは付属しておりませんのでご注意ください。

商品概要

ムセンコネクトが推奨するLINBLE固定用のスペーサーセットです。

写真見本のようにモジュール固定にご利用ください。

ネジ、スペーサー、ナットがそれぞれ1つずつ含まれています。

LINBLE-Z1 / LINBLE-Z2のどちらでもご利用いただけます。

内容物

• ネジ 1個
• スペーサー 1個
• ナット 1個

商品概要

LINBLEをコネクタ接続するための対向コネクタ（メス側）です。組込み基板側に実装してご利用ください。

LINBLE-Z1 / LINBLE-Z2のどちらでもご利用いただけます。

内容物

• 標準コネクタ 1個

DF12NB(3.0)-30DP-0.5V(51) ［HOROSE社標準品］

【重要】旧品 DF12(3.0)-30DP-0.5V(86)は生産を終了しています。
詳しくは「LINBLE-Z1使用部品変更のご案内」をご確認ください。
